Artikelnummer: GS6X24SS-CHI

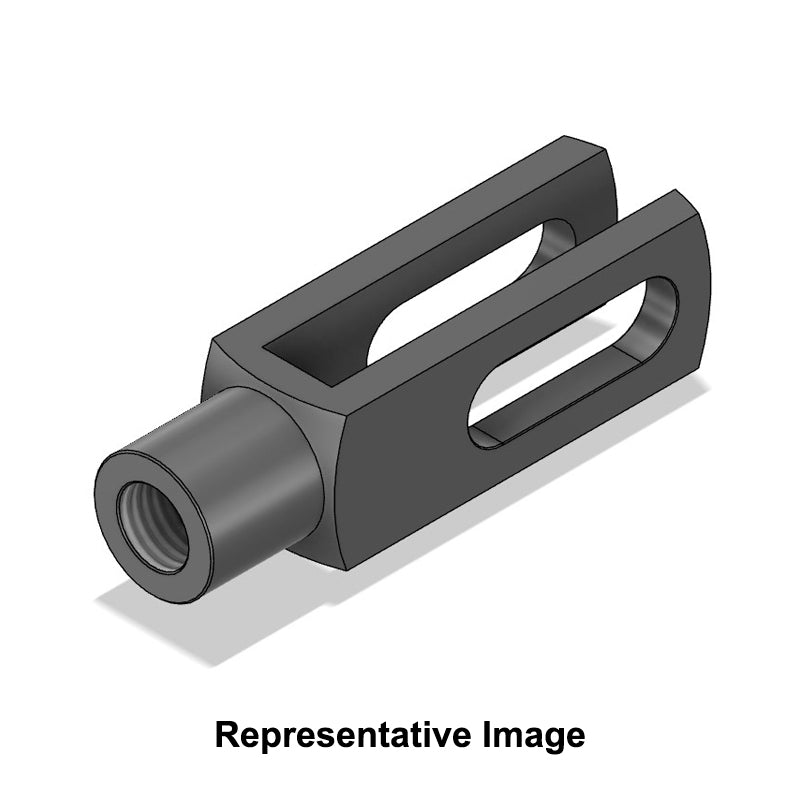

Chiavette GS6X24SS Right Hand Female Stainless Steel Clevis with Elongated Hole 6.1mm Bore 24mm Base / Bore Center M6x1 Thread - Allow 7-10 Days
Nicht auf Lager
Dieses Produkt teilen
Beschreibung
Chiavette Gabelköpfe aus Edelstahl mit Langlöchern: Ein Gabelkopf ist ein vielseitiges mechanisches Verbindungselement, das häufig in industriellen und mechanischen Anwendungen eingesetzt wird. Gabelköpfe werden mit einem separat erhältlichen Gabelbolzen kombiniert, der durch die Bohrungen an den Enden der Gabelschenkel geführt wird. Diese nach DIN 71752 aus Edelstahl (AISI 303) gefertigten Gabelköpfe haben an einem Ende eine Gabel und am anderen ein Innengewinde zur Verbindung mit Maschinen oder Anlagen. Zudem sind diese Ausführungen am Gabelende mit Langlöchern versehen. Die Langlöcher ermöglichen eine seitliche Verstellung des Gabelbolzens oder der Schraube und bieten damit Flexibilität bei der Positionierung und Ausrichtung innerhalb des mechanischen Systems. Die aus hochwertigem Edelstahl gefertigten Gabelköpfe sind von Natur aus beständig gegen Korrosion, Rost und chemische Einflüsse. Dadurch eignen sie sich besonders für den Einsatz in maritimen Umgebungen, chemischen Verarbeitungsanlagen und anderen korrosiven Umgebungen.
- Brand / Quality:
- Chiavette - Hohe Qualität
- Thread Size:
- M6x1
- Thread M / F:
- Mit Innengewinde
- Thread Direction:
- Rechtsgängig
- Inside Diameter:
- 6,1 mm
- Length:
- 43 mm
- Style:
- Langlöcher
Technische Daten
| --- | Abmessungen |
|---|---|
| Gewinderichtung | Rechts |
| d1 | 6,1 mm |
| g | 24 mm (+/-0,5 mm) |
| a1 | 12mm |
| a2 | 12 mm (+0,30/-0,16 mm) |
| b | 6mm (+0.70 +0.15mm) |
| d2 | M6x1 |
| d3 | 10mm (+/-0.3mm) |
| f | 0,5 mm (+/-0,2 mm) |
| l1 | 43 mm (+/-0,5 mm) |
| l2 | 36mm (+/-0.4mm) |
| l3 | 9mm (+/ 0.2mm) |
| l4 | 12 mm (+/-0,5 mm) |
| r | 0,5mm |
| Statische Tragzahl Co | 7,2 kN |
| Werkstoff | Edelstahl |
| Gewicht | 0,022 kg |
